2008-05-18   數位相關器基本操作程序概要

黎煥欣 黃承光

--------------------------------------------------------------------------------------------------------------------------

本篇大約描述目前在 NTUARRAY 上數位相關器的起始操作步驟

---------------------------------------------------------------------------------------------------------------

第一步當然就是開機送電, 但為了安全的理由 (LO 的 demod input 在無輸入時會鎖住一個 DC level 不動, 可能對 LO 模組有威脅. 所以在發電機開電之前, 要先確認 MOUNT 的總電源是關閉的 (下圖的延長線開關)

接著啟動發電機引擎 (START),  數分鐘後將電送上 (Break ON), 電壓表應跳至 110V 左右,

此時控制室內的電器大約就會啟動. 主要是電燈. 可以確認電都進來了

此時可以將 RACK 架上的電源一次全部打開, 順序並不重要. 僅快全部打開就是了. 當然也包含 NoteBook 的電源. 不過 Notebook 應該要在關的狀態. 下圖即為所有 RACK 架的總電源.

確定電腦是關的...

要打開電腦前, 先確認右邊兩側的 USB 都暫時移除. 如下圖, 若不拿走, 電腦會開不了機

接著打開電腦電源

開機至已經可以登錄了, 密碼就為 root, 這純綷是用在內部網路連線用的. 請不要改成別的密碼

此時可以將右邊的兩個 USB 插回去.

同時也確認左邊的 USB (FPGA PROGRAM) 也插進去了.

經過幾聲電腦找到新的 device 的聲音. 打開裝置管理員, 應該可以看到以下的 comport, 包括 10,31-38, 61-66,90,  這些 port 一個都不能少, 否則 DC 就不會動. 若有少, 要延著 USB 線檢查到底是否有那裡掉了電線.

---------------------------------------------------------------------------------------------------------------------------------

上面是硬體存在的確認, 下面是 DC 軟硬體的起始操作.

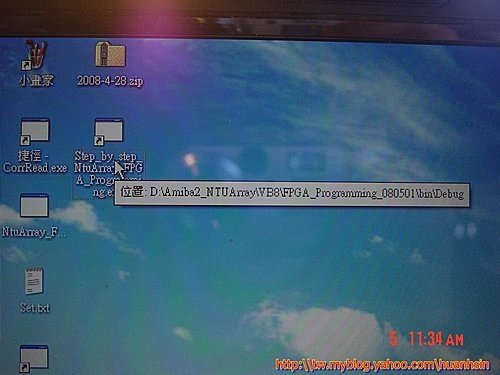

1. 執行 FPGA 的 programming. 我和小光寫了一個專用的程式. 如下圖為

step_by_step_Ntuarray_FPGA_Programming.  點選並執行它

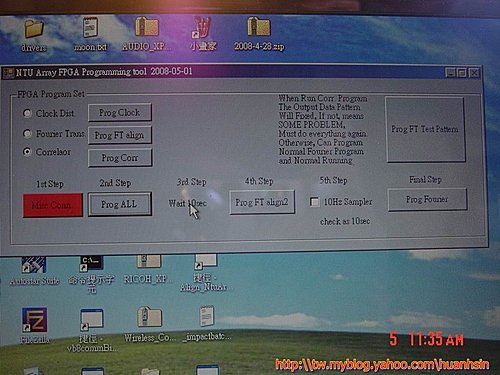

2. 如程式所顯現, 它就是導引使用者一步步動作的程式, 第一步先連接上雜項控制器 [Miss Conn], 它變紅表示連接上了.

 第二步 [Prog ALL]就, 是第一階段初始化 DC, 做第一次的 programming

因為做這個動作會讓系統進入一個初始的狀態, cakibration 的參數會變, 而且會花一小段時 (2分鐘),  所以它會用下圖的對話盒確認這個動作. 現在是開機, 就直接按確定就可以了.

在第一次的 program 結束後, 所有 FPGA 的 DONE 燈都應該會亮

接著打開 10Hz sample 10 秒鐘, 讓 corr 板的自動同步機制可以動作. 10 秒鐘後再切掉它. 再做最後的 FT program  的動作

自此 FPGA 的 program 就算完成了.

-------------------------------------------------------------------------------------------------------------------------------------

接下來要做 demux read align 的動作, 將 demux -> FT 板的讀取動作合理化

執行桌面上的 CorrRead_DemuxAlign 程式

第一步先將它的週邊裝置都連線, Conn Set 裡的三個連線按鍵在按完變紅色表示都已經連接上去了

將 300M REF 信號 ON (mouse 壓著它 5 秒鐘)

此時在後方的馬達會將開關切到 300M REF 送進來的位置.

這時要將 Demux Align Injection (program) 的接頭接回去, 平常為了不要干擾 demux 的 phase, injecton 的 cable 是拔掉的.

現在要再插回去.

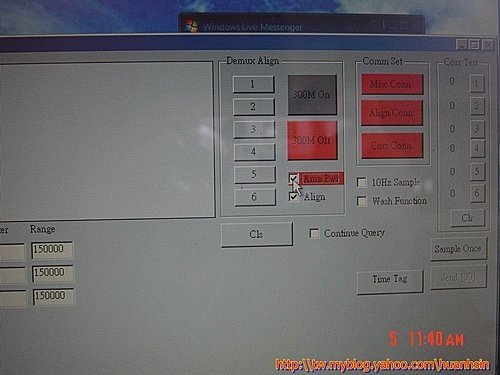

切換至  Align mode, 要注意的是 Amp Power 可能是打開的, 可以用打開再關閉的方法確定它關閉, 讓 Align 可以進行.

一開始 Demux 看到的波型可能是如此, 用 Demux 1-6 鍵 click 來調整它, 一般一個 channel 幾次就好了.

就會變成如下的 align 的情況

此時為了防止不必要的干擾, 再把 INJECTION 線 (p1-p6) 拿開

這時應該不會影響到 align 的 pattern. 這樣就 align 完畢了. 正常來說, 這個 align 可以維持幾個小時以上, 但在做重要觀測之前之後, 為了讓資料不要變成廢物, 每隔幾個小時還是要檢查一下它是否還保持 align 的狀態下.

-----------------------------------------------------------------------------------------------------------------------------------

至此 align 的工作都差不多了. 此時把 300M REF 切掉

實體的 switch 如下

同時把 Amp Pwr 也打開,

若是光纖接收模組有在上面, 應該會接收到一個均勻的雜音, 這表示 amp 也操作正常

這樣 Align 與 Amp 的操作大抵就正常了.

-----------------------------------------------------------------------------------------------------------------------------

這時 wash 信號也送出到 mount 了. 所以 mount 的總電源就可以開啟了.

把 DC 程式的 Amp Pwr, 10Hz Sampler 及  Walsh 打開, 它就開始自動觀測與記錄了.

若是要做重要觀測, 可以按上面的 Time Tag, 把 FPGA 的 Time Tag 初始化. 可以增加後續處理的方便性. 另外 DC 用的電腦時鐘一定要與控制 mount 及 OT 影像電腦的時間要保持一致, 後面才能處理資料.
